总结#

引入数学库 (Math Library)，特别是处理向量（Vector）和矩阵（Matrix）运算。对于图形学来说，数学就是“画笔”，而矩阵就是“坐标转换器”。

以下是按时间线整理的核心知识点总结：

为什么需要第三方数学库？#

原生局限：C++ 标准库没有提供专门针对图形学的向量（如 vec3）和矩阵（如 mat4）运算。
GLSL 同步：我们需要在 CPU 端计算好矩阵，然后传递给 Shader。如果 CPU 端的数学库逻辑（比如数据排布）能与 Shader 中的 GLSL 保持一致，开发效率会极高。
GLM 的选择：Cherno 选择了 GLM (OpenGL Mathematics)。它是一个 Header-only（仅头文件）的库，设计思路完全模仿 GLSL，且与 OpenGL 兼容性完美。

https://github.com/g-truc/glm/releases/tag/1.0.3

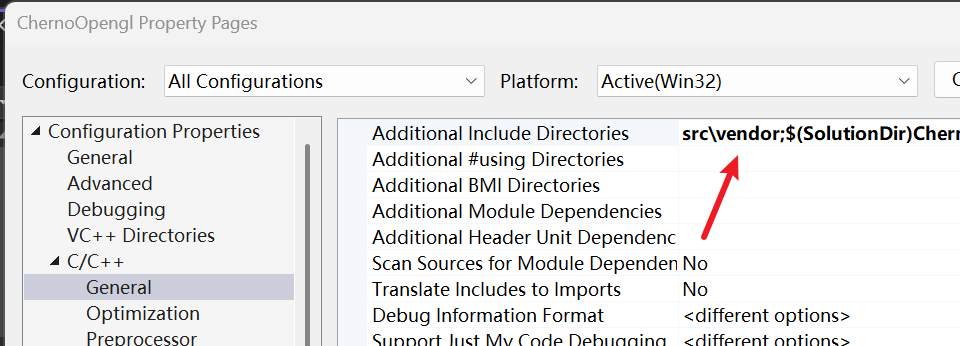

项目属性中设置：

之后这里把Texture.cpp的头文件前几行改为

#include "Texture.h"
#include "Renderer.h"
#include <iostream>

#include "stb_image/stb_image.h" //去除了vendor/

把 glm这个文件夹 (ui-右键)include
把 glm/detail/glm.cpp 和 glm/glm.cppm (ui-右键)exclude project

向量与矩阵的基本概念#

向量 (Vector)：不仅代表位置，还代表方向。在 2D 中是 vec2，3D 中是 vec3，带上齐次坐标则是 vec4。
矩阵 (Matrix)：图形学中的“魔法方阵”。mat4（4x4 矩阵）可以同时包含旋转 (Rotation)、平移 (Translation) 和缩放 (Scale) 信息。

正交投影矩阵 (Orthographic Projection)#

这是本集的实战重点。Cherno 引入了 glm::ortho 函数：

作用：将你定义的坐标（比如 0 到 800）映射到 OpenGL 的 NDC 标准设备坐标系（-1.0 到 1.0）。
- 告诉window窗口，如何将不同的顶点映射到它
意义：有了它，你就不需要再写 -0.5f 这种坐标了，可以直接按像素坐标（如 0, 0 到 640, 480）来定义你的顶点。

矩阵的乘法顺序 (重点/易错点)#

Cherno 特别强调了数学上的乘法顺序：

列主序 (Column Major)：GLM 和 OpenGL 一样，默认采用列主序。
计算逻辑：如果你想对一个点进行变换，公式通常是： $P' = Projection \times View \times Model \times P$
代码体现：在代码里写乘法时，变换的顺序是从右往左读的。例如 mvp = p * v * m。

MVP 矩阵模型#

这是图形学的核心架构，Cherno 开始为后续章节铺垫这三个矩阵：

Model (模型矩阵)：物体在世界空间的位置、旋转、大小。
View (视图矩阵)：相机在哪里，看向哪里。
Projection (投影矩阵)：决定了空间如何投影到屏幕上。

将矩阵传给 Shader#

Uniform 变量：在 Shader 中定义 uniform mat4 u_MVP;。
上传函数：在 CPU 端使用 glUniformMatrix4fv。
- 参数中的 GL_FALSE 非常关键：它代表“是否转置矩阵”。因为 GLM 数据排布和 OpenGL 一致，所以不需要转置。

给你的特别提醒#

环境配置：由于 GLM 是 Header-only，你只需要把它的文件夹包含进 VS 的 “附加包含目录” 即可，不需要编译成 .lib，也不需要处理 dll。这比配置 GLEW/GLFW 简单得多。
数据类型：注意 glm::mat4 的初始化。默认情况下，它可能是一个零矩阵，通常需要初始化为单位矩阵 (Identity Matrix)：glm::mat4 proj = glm::mat4(1.0f);。
坐标轴：OpenGL 默认是右手坐标系。在设置 glm::ortho 的近平面和远平面时，如果数值填反了，你的方块可能会因为“剔除”而消失。

总结：第 19 集让你的程序从“手动拼凑坐标”进化到了“使用数学工具精准控制”。

代码#

Basic.shader#

#shader vertex
#version 330 core
layout(location = 0 ) in vec4 position;
layout(location = 1 ) in vec2 texCoord;

out vec2 v_TextCoord;

//添加了这行--1
//模型，视图，投影  矩阵
uniform mat4 u_MVP;

void main()
{
  //添加了这行--2
  //经过 u_MVP * position 这一行代码计算后，赋值给
  //gl_Position 的结果必须落在 $[-1.0, 1.0]$ 的区间内，
  //否则它就会被丢弃
  gl_Position = u_MVP * position;
  //gl_Position=position;//自动转换，X, Y, Z：如果缺省，默认补 0.0。W：如果缺省，默认补 1.0
  v_TextCoord=texCoord;//从顶点着色器获取到的又传出来
}


#shader fragment
#version 330 core
//layout(location = 0 ) out vec4 color; //这里应该不需要指定layout
out vec4 color;

in vec2 v_TextCoord;

uniform vec4 u_Color;//同意u_开头表示uniform变量
uniform sampler2D u_Texture;//目前给了2

void main()
{
  vec4 textColor = texture(u_Texture, v_TextCoord);
 color=textColor;//只要纹理颜色

}

Shader.h添加定义#


#include "glm/glm.hpp"


public:
	void SetUniformMat4f(const std::string& name, const glm::mat4& matrix);

Shader.cpp添加实现#

 void Shader::SetUniformMat4f(const std::string& name, const glm::mat4& matrix)
 {
	 //参数2：要传输的矩阵数量
	 //参数3：是否需要转置（行列对调）
	 //参数4：矩阵数据的首地址（指针）
	 glUniformMatrix4fv(GetUniformLocation(name),1,
		 GL_FALSE,&matrix[0][0]);

 }

Main中修改#

		//宽高比：2.0:1.5即4:3
		//添加这行
		glm::mat4 proj = glm::ortho(-2.0f, 2.0f, -1.5f, 1.5f, -1.0f, 1.0f);

		Renderer renderer;
		Shader shader("res/shaders/Basic.shader");
		shader.Bind();
		shader.SetUniform1i("u_Texture", 2);
		//添加这行
		shader.SetUniformMat4f("u_MVP", proj);

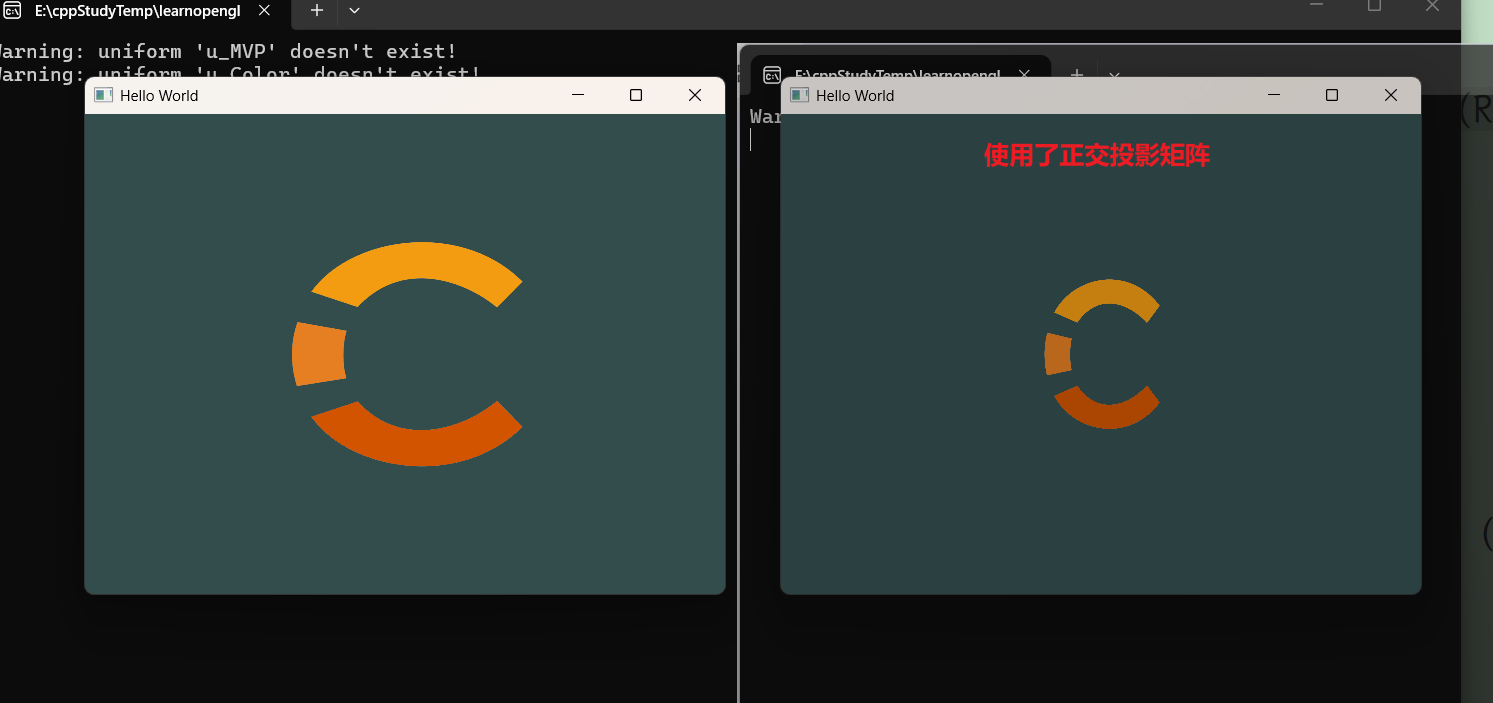

效果#

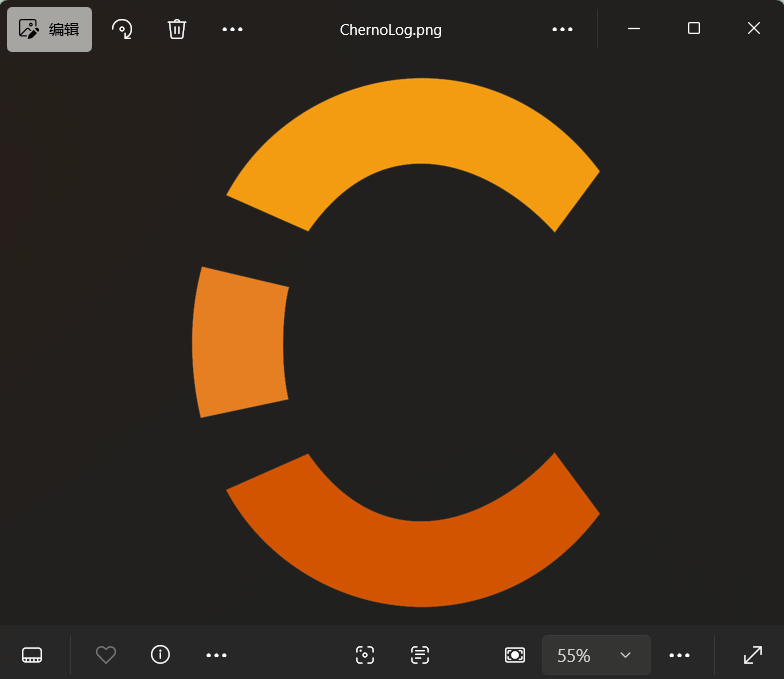

原图
