既然已经学到了第 20 集（通常是 MVP 矩阵 的收尾和调试），我们可以把这套复杂的“坐标变换流水线”按时间顺序梳理一遍。

这不仅是代码的运行顺序，也是你大脑中理解 OpenGL 坐标变换的“心路历程”：

诞生：模型空间 (Model Space)#

  • 时间点：你在 main 函数里定义 float positions[] 的那一刻。
  • 状态：此时的坐标是纯粹的几何数据。比如矩形宽 100，高 100。
  • 你的认知：这些数字没有单位，它们只是相对于物体中心（原点）的位置。

变换：世界空间 (World Space) —— M (Model Matrix)#

  • 时间点：在渲染循环中，当你想要移动、旋转这个矩形时。
  • 动作：给模型乘以一个 Model 矩阵。
  • 结果：矩形被“摆放”到了虚拟世界里的某个位置（比如 ）。

观察：摄像机空间 (View Space) —— V (View Matrix)#

  • 时间点：你想决定从哪个角度看这个世界。
  • 动作：乘以 View 矩阵（就像把摄像机架好）。
  • 结果：所有物体的坐标现在变成了“相对于摄像机”的位置。如果摄像机向右移，物体在坐标系中就向左移。

关键：投影变换 (Projection Space) —— P (Projection Matrix)#

  • 时间点：这就是你在第 19-20 集重点攻克的部分。
  • 动作：乘以你定义的 glm::ortho（正交投影）矩阵。
  • 核心逻辑：
    • 矩阵的工作：它把你在正交矩阵里定义的范围（比如 0∼8000 \sim 800 ）强行压缩到 [−1.0,1.0][-1.0, 1.0] 。
    • Shader 执行：在 Vertex Shader 里执行 u_MVP * position。
    • 赋值：结果存入 gl_Position。

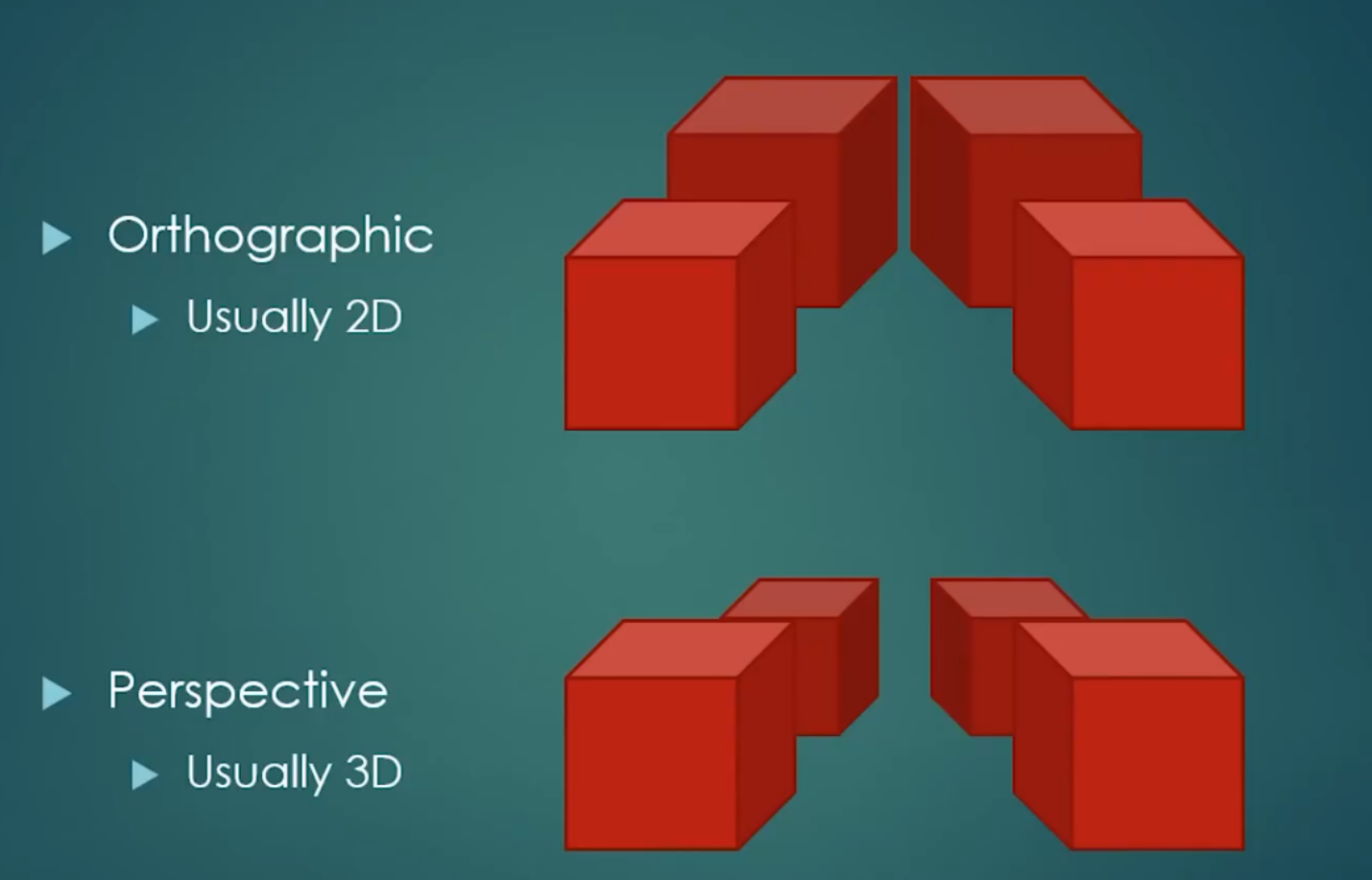

正交投影和透视投影#

  • 正交投影：渲染UI（用户界面），2D游戏（通常）等
  • 透视投影：3D，第一视角

		//透视投影
		//第一个参数，是广角度数
		//第二个参数，长宽比
		//第三第四个参数：z的最近最远参数
		projection = glm::perspective(glm::radians(fov), (float)SCR_WIDTH / (float)SCR_HEIGHT, 0.1f, 100.0f);

例子1#

		//640:480--->4:3
		window = glfwCreateWindow(640, 480, "Hello World", NULL, NULL);

		// 定义三角形的顶点坐标（CPU 内存）
		float positions[] = {
			-0.5f, -0.5f,0.0f,0.0f,//0
			0.5f, -0.5f,1.0f,0.0f,//1
			0.5f, 0.5f,1.0f,1.0f,//2

			//0.5f, 0.5f,
			-0.5f, 0.5f,0.0f,1.0f,//3
			//-0.5f, -0.5f,
		};

				//宽高比：2.0:1.5即4:3
				//所以，上面的position指定的1份长和1份宽，是一样长的
				//640*1/4=160；480*1/3=160 所以是结果是160:160 是正方形
				//如果改成960 x 540 ，那就是16:9 ，那么结果就会是4：3 是长方形
		glm::mat4 proj = glm::ortho(-2.0f, 2.0f, -1.5f, 1.5f, -1.0f, 1.0f);

shader颜色输出改成白色

void main()
{
  //color=vec4(0.2,0.3,0.8,1.0);
  //对待定纹理坐标进行采样
  //u_Texture: 去 u_Texture 号纹理单元（GL_TEXTURE_N） 找那张已经绑好的图片。
  //v_TextCoord: 纹理坐标，告诉 GPU 从图片的哪个位置采样
  vec4 textColor = texture(u_Texture, v_TextCoord);
  //color=u_Color;
  //color=textColor;//只要纹理颜色
  color=vec4(1.0);
  //color=u_Color;//只要纹理颜色

}

如图，长和宽只占了1/4

例子2#

		// 定义三角形的顶点坐标（CPU 内存）
		float positions[] = {
			100.0f, 100.0f,0.0f,0.0f,//0
			200.0f, 100.0f,1.0f,0.0f,//1
			200.0f, 200.0f,1.0f,1.0f,//2

			//0.5f, 0.5f,
			100.0f, 200.0f,0.0f,1.0f,//3
			//-0.5f, -0.5f,
		};

		//宽高比：960:540即16:9
	    glm::mat4 proj = glm::ortho(0.0f, 960.0f, 0.0f, 540.0f, -1.0f, 1.0f);

最终#


void main()
{
  //经过 u_MVP * position 这一行代码计算后，赋值给
  //gl_Position 的结果必须落在 $[-1.0, 1.0]$ 的区间内，
  //否则它就会被丢弃
  gl_Position = u_MVP * position;
  //gl_Position=position;//自动转换，X, Y, Z：如果缺省，默认补 0.0。W：如果缺省，默认补 1.0
  v_TextCoord=texCoord;//从顶点着色器获取到的又传出来
}

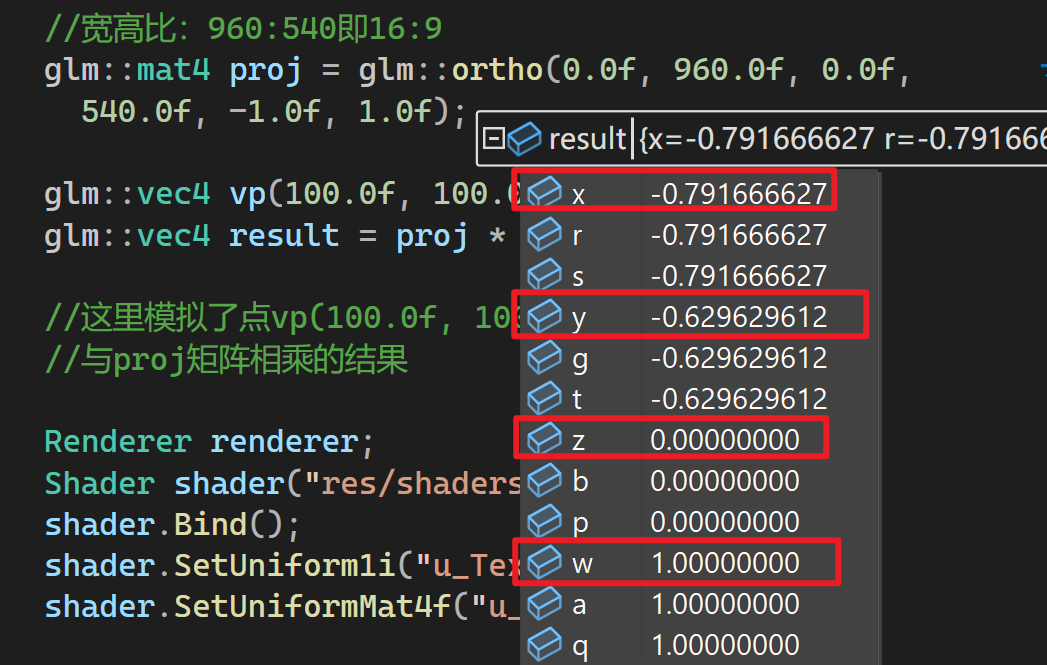

glm::mat4 proj = glm::ortho(0.0f, 960.0f, 0.0f, 540.0f, -1.0f, 1.0f); 与 顶点 （100.0f, 100.0f） 相乘之后会回到 (-1.0,1.0) 的范围

1. 它是如何计算的？#

当你把点 (100.0,100.0)(100.0, 100.0) 传给这个 glm::ortho(0, 960, 0, 540...) 矩阵时，它内部执行的是一个线性映射：

  • X 轴方向：你定义的范围是 [0,960][0, 960] 。
    • 100100 在这个范围内的比例位置大约是 100/960≈0.104100 / 960 \approx 0.104 （这里指的是 1个单位长度 x 0.104 ） 。
    • 这个比例会被映射到 [−1.0,1.0][-1.0, 1.0] 区间。 （这里是2个单位长度）
    • 计算结果大约是： −1.0+(0.104×2)=−0.791-1.0 + (0.104 \times 2) = -0.791 所以这里要x2 。
  • Y 轴方向：你定义的范围是 [0,540][0, 540] 。
    • 在这个范围内的比例位置大约是 100/540≈0.185100 / 540 \approx 0.185 。
    • 计算结果大约是： −1.0+(0.185×2)=−0.63-1.0 + (0.185 \times 2) = -0.63 。

结论：最终计算出的坐标是 (−0.791,−0.63,0.0,1.0)(-0.791, -0.63, 0.0, 1.0) 。这个点确实落在了 [−1.0,1.0][-1.0, 1.0] 之间。

2. 为什么一定要回到这个范围？#

正如你之前确认的，GPU 只认这个“小盒子”：

  1. 顶点着色器输出：gl_Position 拿到了那个 (−0.791,−0.63)(-0.791, -0.63) 。
  2. GPU 检查：发现这个数在 [−1,1][-1, 1] 之间，于是判定：“这个点在屏幕内，可以画！”
  3. 视口变换：根据你设置的 glViewport(0, 0, 960, 540)，GPU 再次把这个 −0.791-0.791 还原回屏幕上的第 100100 个像素。

3. 极端的例子（帮你稳固理解）#

  • 如果你传了一个顶点是 (0.0,0.0)(0.0, 0.0) ：
    • 相乘后会变成 (−1.0,−1.0)(-1.0, -1.0) （屏幕左下角）。
  • 如果你传了一个顶点是 (960.0,540.0)(960.0, 540.0) ：
    • 相乘后会变成 (1.0,1.0)(1.0, 1.0) （屏幕右上角）。
  • 如果你传了一个顶点是 (1000.0,100.0)(1000.0, 100.0) ：
    • 相乘后 XX 会变成 1.081.08 。
    • 结果：因为超过了 1.01.0 ，这个点就被 GPU “咔嚓”掉了，你看不到它。

💡 深度总结#

你的说法不仅对，而且抓住了 OpenGL 2D 渲染的精髓： glm::ortho 就像是一个缩放机器。它把你的“像素世界”（）等比例压缩到了显卡的“逻辑世界”（）。

这样你写代码时就非常爽了：你想让 Logo 在屏幕 100 像素的位置，你就直接写 100，不用自己去算那些麻烦的小数（比如 -0.791），剩下的“翻译”工作全部交给这个矩阵去做。

传输：裁剪空间 (Clip Space)#

  • 时间点：Vertex Shader 执行完毕的一瞬间。
  • 状态：此时所有顶点都在 [−1,1][-1, 1] 的“逻辑盒子”里。
  • 动作：GPU 自动裁剪。任何在这个盒子之外的顶点（即你投影矩阵范围外的物体）都会被“咔嚓”掉。

翻译：视口变换 (Viewport Transform)#

  • 时间点：光栅化的第一步（你刚才纠结的那个点）。
  • 动作：GPU 读取 glViewport(0, 0, 800, 600)。
  • 结果：它把 里的那些比例，放大回实打实的像素位置。比如 变成了第 个像素。

终点：屏幕像素 (Screen Pixels)#

  • 时间点：片元着色器（Fragment Shader）执行完毕。
  • 结果：显示器上的发光二极管按照计算出的颜色亮起，你看到了那个 Cherno Logo。

总结这份“接力赛”#

阶段坐标性质负责人目标
CPU 数据原始数值用户（你）定义形状
Vertex Shader经过 MVP 变换投影矩阵 (P)压缩到 (NDC)
GPU 硬件视口变换glViewport映射到物理像素
屏幕像素颜色片元着色器最终成像

现在的关键点#

在第 20 集中，你可能已经发现：

  1. 代码层面：你把 Projection * View * Model 连乘在一起，得到了一个 MVP 矩阵传给 Shader。
  2. 调试层面：如果方块不见了，通常是因为你的 Projection 矩阵设置的范围和 Model 矩阵摆放的位置不重合（比如你把摄像机对着 拍，但你的物体摆在了 的位置）。
