第 21 集通常是 Cherno 教程中从“固定画面”转向“动态交互”的关键点，也是将 M、V、P 三者真正融合进代码的时刻。

按照程序运行的时间线，我们可以把这套复杂的逻辑分为以下阶段：

1. 初始化阶段：建立“尺子” (P)#

在程序启动时，你先定义了投影矩阵 (Projection Matrix)。

• 动作：glm::ortho(0.0f, 960.0f, 0.0f, 540.0f, -1.0f, 1.0f)。
• 目的：建立一套“像素坐标系”。它就像一把尺子，告诉 GPU：“以后我给你 这个数，你就把它当成屏幕的最右边。”
• 状态：此时你还没决定看哪，也没决定物体在哪。

2. 空间布局阶段：摆放相机与物体 (V & M)#

在每一帧渲染开始前，你需要在 CPU 中计算当前的位置。

• 视图矩阵 (View Matrix)：
  • 动作：glm::translate(glm::mat4(1.0f), glm::vec3(x, y, z))（通常是反向平移）。
  • 目的：模拟摄像机的移动。如果你想让相机往右移，代码里其实是把整个世界往左拽。
• 模型矩阵 (Model Matrix)：
  • 动作：glm::translate 或 glm::rotate。
  • 目的：决定这个特定的物体（比如那个 logo）在世界里的具体坐标、旋转角度和缩放比例。

分工#

旋转、缩放、平移，这“三兄弟”通常全部都在 M（Model 矩阵）里完成。

虽然在数学上，你可以把它们放进任何矩阵，但在图形学的标准逻辑（即第 21 集所讲的逻辑）中，它们分工非常明确：

1. M (Model 矩阵) —— 物体自己的“属性”#

适用范围：旋转、缩放、平移（全占了）。

• 平移 (Translation)：你想把方块放到屏幕左边还是右边？
• 旋转 (Rotation)：你想让方块站着还是躺着？
• 缩放 (Scaling)：你想让方块变大还是变小？

核心逻辑：Model 矩阵负责定义物体在世界里的样子。一个 logo 无论它怎么转、怎么挪，那都是它作为一个“物体”的行为。

2. V (View 矩阵) —— 相机的“视角”#

适用范围：平移、旋转（极少用缩放）。

• 平移：相机往前走，还是往后退。
• 旋转：相机低头看，还是转过头去看。
• 为什么不用缩放？：在现实生活中，相机本身是不会“变大变小”的。如果你想让画面里的东西变大，你要么挪近相机（平移），要么换个长焦镜头（修改 P 矩阵）。

核心逻辑：View 矩阵负责定义观察者的位置。

3. P (Projection 矩阵) —— 镜头的“参数”#

适用范围：视野（FOV）、宽高比、远近裁剪。

• 它不处理物体的旋转或平移，它只负责把 3D 空间里的物体投影到 2D 屏幕上。

3. 组合阶段：矩阵连乘 (MVP)#

这是第 21 集最核心的操作，在传给 Shader 之前，你在 C++ 里把它们乘在了一起。

• 计算顺序：proj * view * model（注意：必须是从左往右写的这个顺序，因为矩阵运算是从右向左生效的）。
• 意义：这三者合并成了一个单一的 glm::mat4 矩阵，它包含了“物体在哪”、“相机在哪”和“投影范围”的所有信息。

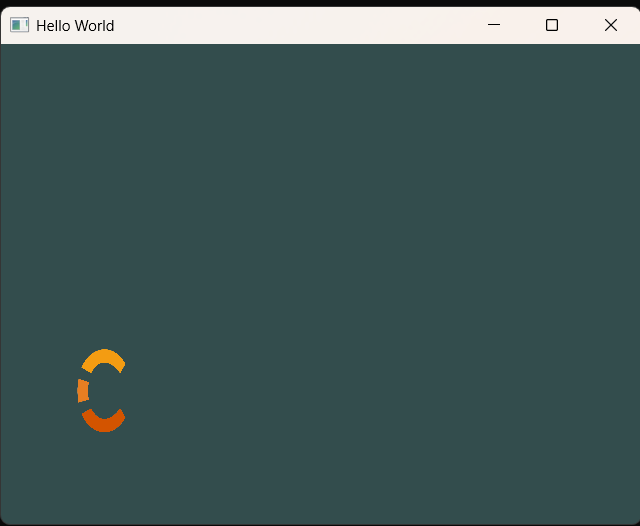

例子#

		//宽高比：960:540即16:9
		glm::mat4 proj = glm::ortho(0.0f, 960.0f, 0.0f, 540.0f, -1.0f, 1.0f);

		//这里在原来的基础上，左移了100
		//即向右移动相机
		glm::mat4 view = glm::translate(glm::mat4(1.0f),
			glm::vec3(-100, 0, 0));

		glm::mat4 mvp = proj * view;
		//.....

		shader.SetUniformMat4f("u_MVP", mvp);

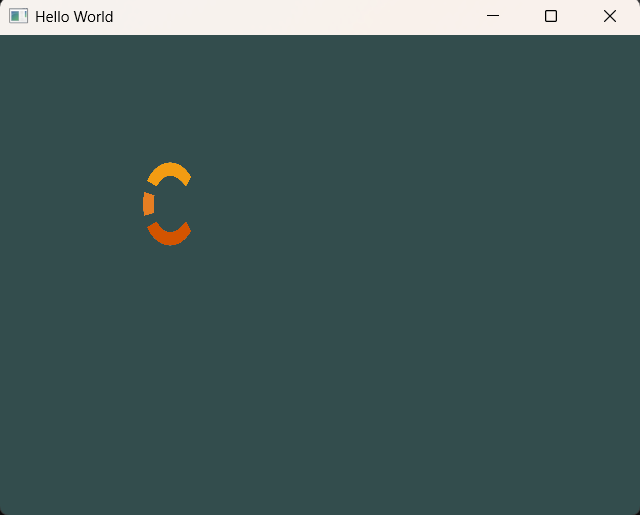

移动后：

		//宽高比：960:540即16:9
		glm::mat4 proj = glm::ortho(0.0f, 960.0f, 0.0f, 540.0f, -1.0f, 1.0f);
		//即向右移动相机
		glm::mat4 view = glm::translate(glm::mat4(1.0f),
			glm::vec3(-100, 0, 0));
		//向右向上移动200
		glm::mat4 model = glm::translate(glm::mat4(1.0f),
			glm::vec3(200, 200, 0));

		glm::mat4 mvp = proj * view * model;

		glm::vec4 vp(100.0f, 100.0f, 0.0f, 1.0f);
		glm::vec4 result = proj * vp * model;

4. 传输阶段：Uniform 传递#

• 动作：glUniformMatrix4fv(location, 1, GL_FALSE, &mvp[0][0])。
• 目的：把你在 CPU 里算好的这块“综合翻译表”送进显卡的内存。

5. GPU 执行阶段：顶点变换#

这是在 顶点着色器 (Vertex Shader) 内部发生的：

• 代码：gl_Position = u_MVP * position;

• 时间轴位置：

  1. 第一步 (Model)：顶点从本地坐标变成世界坐标。
  2. 第二步 (View)：世界坐标变成相对于你的观察坐标 这句很重要，解释了learnopengl中为何出现欧拉角等等概念 。
  3. 第三步 (Projection)：观察坐标被“压缩”到 。

• 结果：GPU 得到了最终的 NDC 坐标。

6. 光栅化阶段：视口变换 (Viewport)#

• 时间点：顶点着色器执行完后，像素着色器执行前。
• 动作：GPU 自动调用你设置的 glViewport。
• 目的：把你之前在 proj 里定义的比例映射回真正的 个像素格子里。

💡 核心总结：21 集教会了我们什么？#

在这一集中，你可能已经通过 ImGui 做了滑动条来实时改变 Model 矩阵的平移值。当你拖动滑动条时，你其实是在实时更新时间线上的“第 2 阶段”，从而影响了最终生成的那个 u_MVP。
